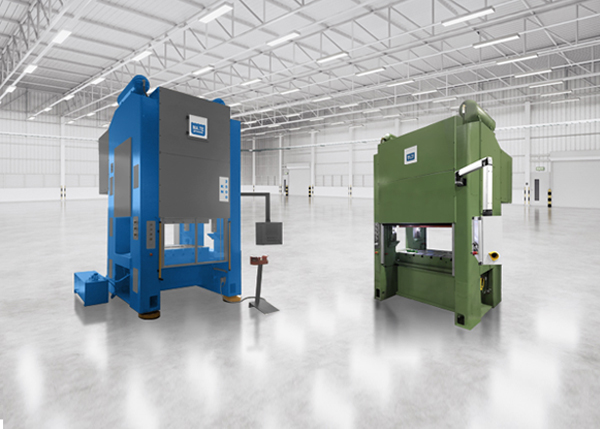

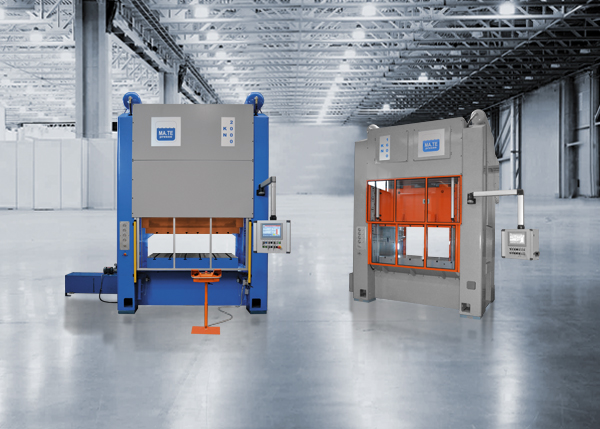

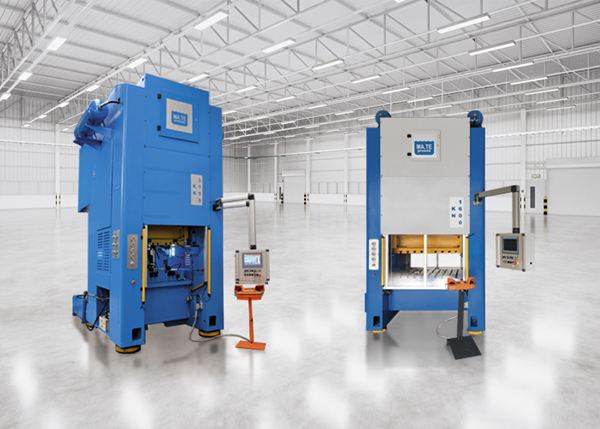

MH

STRUTTURA
Progettazione e verifica degli elementi finiti FEM. Incastellatura

monocorpo o modulare in lamieroni d’acciaio sottoposti a trattamento
distensivo.

MOTORE
Il motore principale è a velocità variabile con variatore di frequenza
di serie su tutti i modelli.

CINEMATISMO
Semplice o doppia riduzione di ingranaggi in conformità alle
prestazioni richieste alla pressa. Albero veloce a dentatura elicoidale
con fresatura dei denti ricavata sull’albero stesso.
Gruppo di riduzione in bagno d’olio. Albero eccentrico realizzato in
acciaio legato e bonificato, con le seguenti opzioni:

• Eccentrico a corsa fissa;
• Eccentrico a corsa variabile, semiautomatica o automatica;
• Rallentamento link drive;
• Servo drive.

SLITTA
Realizzazione in acciaio saldato e normalizzato, regolazione altezza
stampo motorizzata con motore autofrenante e display meccanico
con risoluzione centesimale 0,01mm.
Disposizione a 90° di 8 pattini in bronzo con conseguente
allineamento ottimale in ogni punto della corsa. Cilindri pneumatici
a bassa pressione regolabili equilibrano il peso della slitta e i giochi
delle parti che lavorano in moto alternativo.

SICUREZZA IDRAULICA
Tutti i modelli sono dotati di sicurezza idraulica contro i sovraccarichi.

IMPIANTO DI LUBRIFCAZONE
Dotato di pompa ad ingranaggi a getto continuo d’olio e distributore
progressivo. Monitoraggio impianto con allarme livello lubrificante e
allarme pressione.

INSTALLAZIONE ELETTRICA
Automazione e controllo parametri pressa a PLC e
visualizzazione allarmi su pannello touch screen.
Parametri standard monitorizzati:

• Regolazione e visualizzazione velocità pressa;
• Contapezzi parziale a predisposizione e totalizzatore cicli
  macchina;
• Regolazione motorizzata automatica e programmabile della
  slitta con freno automatico e visualizzazione quote su
  pannello operatore;
• Regolazione manuale e automatica della corsa;
• Controlli stampo;
• Visualizzazione allarmi;
• Sicurezza idraulica.

DOTAZIONE STANDARD

• Cambio corsa semi automatico;
• Regolazione slitta motorizzata con display digitale risoluzione
  decimale;
• Motore a velocità variabile;
• Sicurezza idraulica contro i sovraccarichi;
• Regolazione automatica camme al P.M.S;
• Frenatura dinamica.

ACCESSORI A RICHIESTA

• Cambio corsa automatico;
• Premilamiera;
• Link drive con rallentamento slitta al P.M.I;
• Camme elettroniche;
• Camme supplementari;
• Barriere optoelettroniche di sicurezza livello 4;
• Magazzino stampi;
• Autosetting per montaggio stampo;
• Controllo di sforzo programmabile;
• Controllo termico bronzine;
• Supporti antivibranti;
• Teleassistenza.
